단계별 컴퓨터 구축 방법
준비
시작하기 전에 몇 가지 참고 사항 :
- 필요한 것만 개봉합니다. 나사와 부품이 섞이지 않도록합니다.
- 필요한 유일한 도구는 십자 드라이버, 가위입니다. 그릇을 사용하여 제거한 나사 나 작은 조각을 보관하십시오. 정전기 방지 스트랩은 실용적이지만 구성 요소와 접촉하기 전에 항상 금속성 물질을 만져서 정전기를 방전시킬 수 있습니다.
- 컴퓨터 케이스 내부의 나사를 포함하여 마더 보드 안이나 주변에 나사를 포함하여 금속 부품을 떨어 뜨리거나 죽일 수 있으므로주의하지 마십시오.
- 이 단계별 지침 목록은 길어 보일 수 있지만 대부분의 단계는 쉽고 빠르므로 두려워하지 마십시오!
1-사례
1-1- 양쪽 측면 패널을 제거하고 (후면 나사를 제거하고 뒤로 미십시오) 두드 리거나 부딪 칠 수없는 안전한 곳에 두십시오 (특히 한쪽 또는 양쪽 패널이 강화 유리로 만들어진 경우)
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.

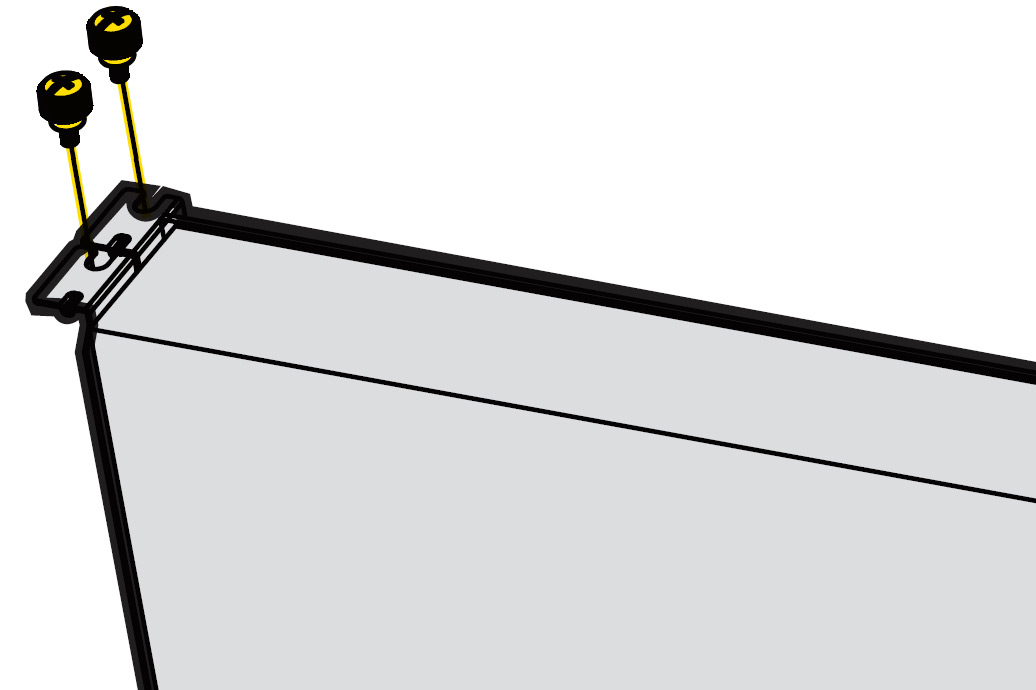

참고 : 케이스에 강화 유리 패널이있는 경우 일반적으로이 이미지와 같이 4 개의 나사로 고정됩니다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
1-2- 나사를 그릇이나 다른 안전한 장소에 보관하여 분실하지 않도록하십시오.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.

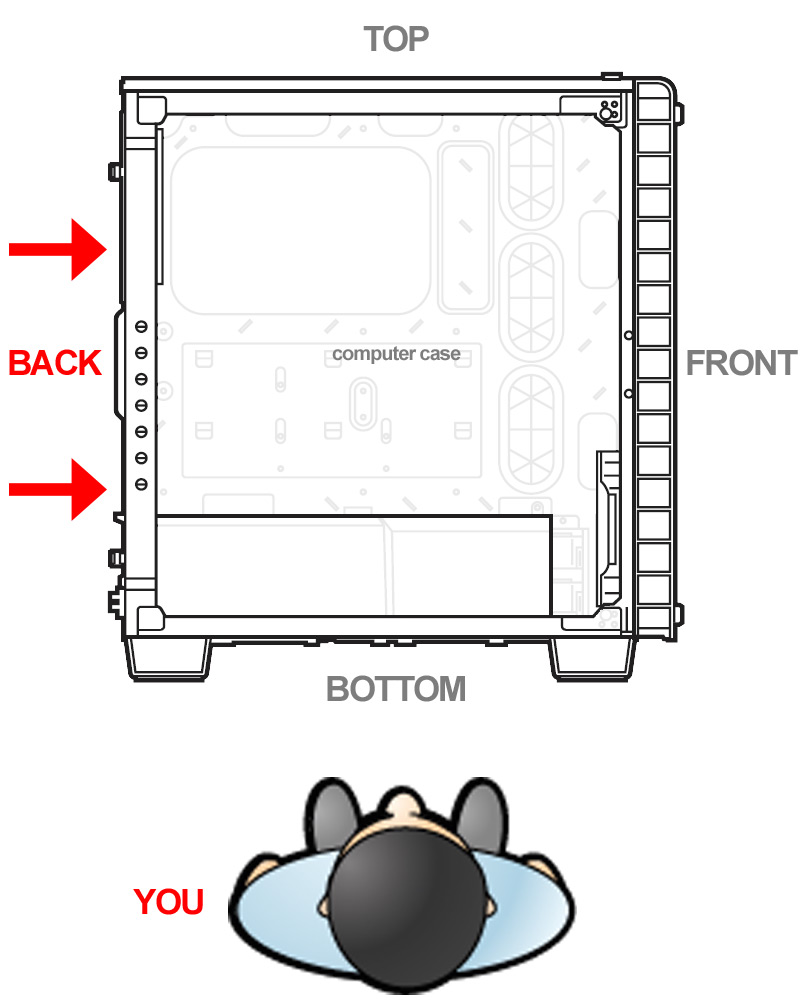

1-3 - 레이 케이스 뒷면이 왼쪽 측면에서 그래서 그 테이블의 경우 평면. 이렇게하면 다가오는 모든 적응증에 도움이되므로 케이스 뒷면이 왼쪽에 있고 하단이 당신 근처에 있고 TOP이 가장 멀리 있고 케이스의 앞면이 오른쪽에 있음을 기억하십시오.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.

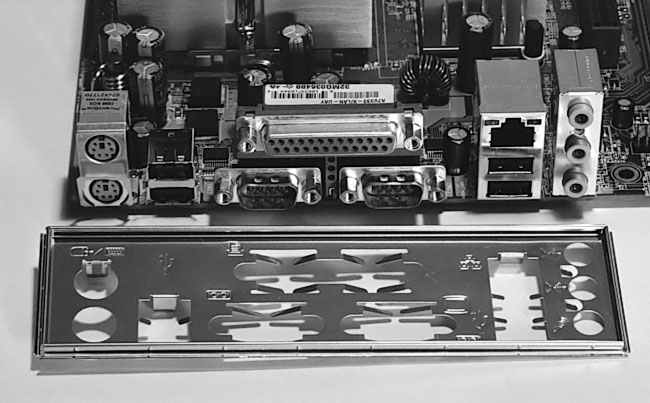

1-4- 이 이미지와 같이 I / O 쉴드와 마더 보드 출력을 합치십시오. I / O 쉴드를 수직으로 올리면 출력과 일치하는지 확인하십시오.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.

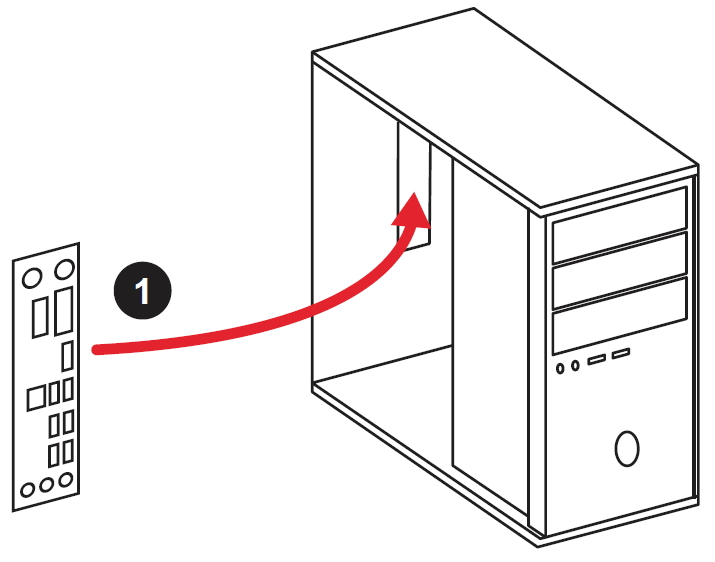

1-5- 삽입 방법을 알았으므로 케이스 안쪽 에서 올바른 방향으로 I / O 실드 를 삽입하십시오 . 모든 모서리를 하나씩 눌러 모든 측면이 올바르게 끼워 졌는지 확인하십시오 .
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
1-6- 일부 마더 보드에는 작은 스탠드 오프 나사를 추가해야합니다. 마더 보드를 설치하고 단락을 피하는 데 필수적입니다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.

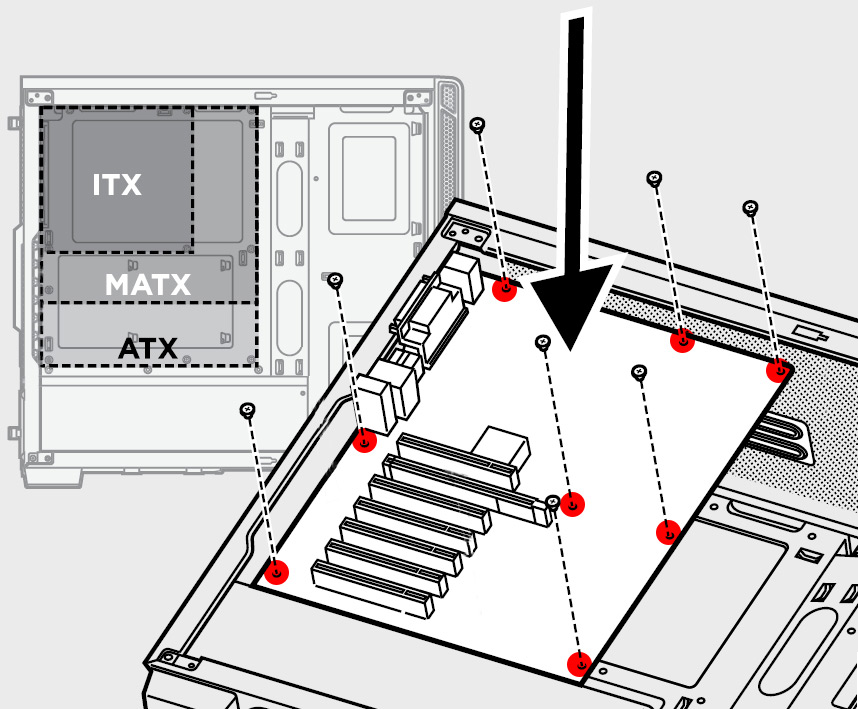

1-7- 케이스에 스탠드 오프가있는 경우 잠시 시간을내어 마더 보드의 나사 구멍 패턴을보고 일치하는 구멍이 케이스에 있는지 확인하십시오. 사용중인 마더 보드 유형에 필요한 스탠드 오프를 설치하십시오. ITX 보드는 더 작고 덜 필요합니다.
마더 보드를 아직 설치하지 마십시오.이 그림은 스탠드 오프를 설치할 수있는 위치 만 보여줍니다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
1-8- 원하는 경우 손으로 나사를 조일 수 있습니다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
2-전력 공급
2-1- 전원 공급 장치 장착 위치를 확인하고 통풍구가 있거나 내부가없는 경우 팬이 외부를 향하도록 설치하십시오. 일반적으로 케이스의 하단 후면에 있지만 때로는 상단 후면에있을 수도 있습니다. (아직 나사를 추가하지 마십시오)
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.

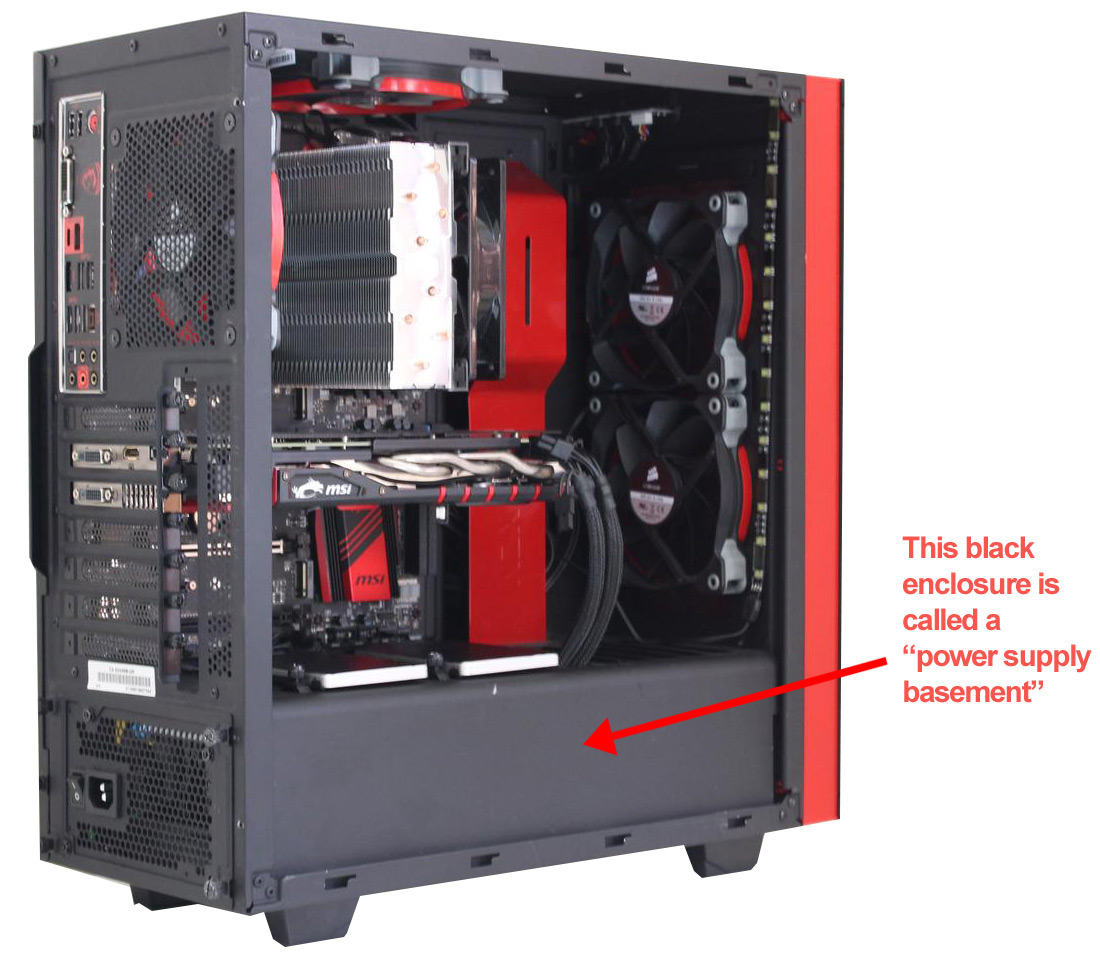

2-2- 케이스에 '전원 공급 장치 지하실'인클로저가있는 경우 다른 쪽 패널에서 케이스에 액세스해야 할 수도 있습니다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
2-3- 나사 4 개를 추가하여 케이스 뒷면에서 고정시킵니다.

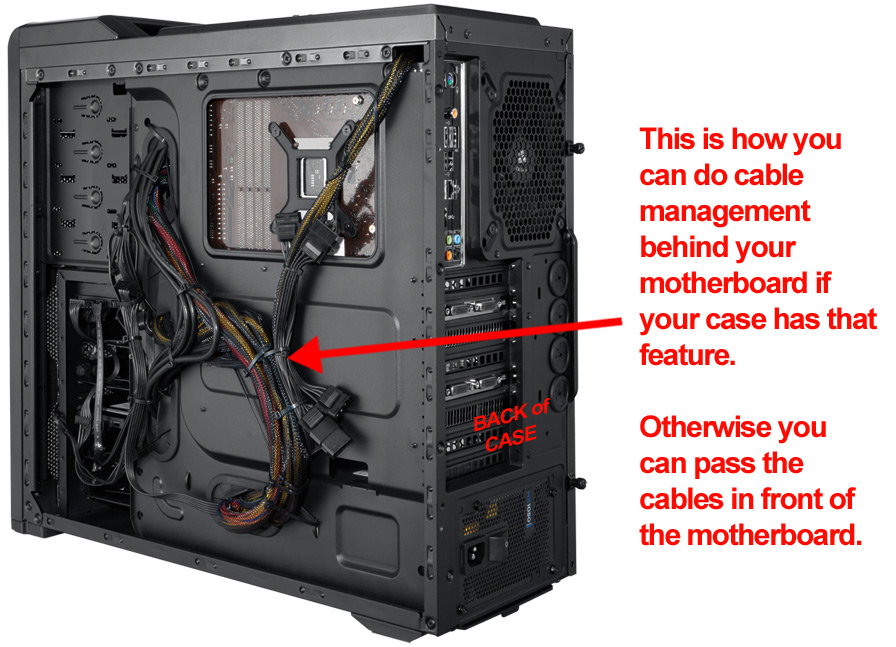

2-4- 케이스에 약간의 마더 보드 케이블 관리 공간이 있으면이 케이블을 사용하여 모든 전원 공급 장치 케이블을 배선하십시오. 이를 위해서는 마더 보드 주위에 그로밋 / 구멍이 있어야합니다. 이렇게하면 전원 공급 장치에서 하드 드라이브 / SSD 또는 디스크 드라이브로 마더 보드 SATA 전원 케이블 아래로 직접 라우팅 할 수 있습니다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
2-5- 일부 경우에는 전원 공급 장치에 연결해야하는 RGB 표시 등 또는 LED도 있습니다. 케이스 주변, 특히 케이스의 다른 쪽 패널을 살펴보십시오. 케이스에서 나오고 연결되지 않은 몰 렉스 또는 SATA 전원 커넥터를 찾으면 지금 연결하십시오.
2-6- 지금은 끝났습니다. 다음 단계에서 전원 케이블을 연결합니다.
3-마더 보드
3-1- 케이스에 마더 보드를 설치하기 전에 케이스에 떨어진 금속 부품이나 나사가 느슨하지 않고 마더 보드를 단락시킬 수 있는지 확인하십시오
3-2- 상자와 정전기 방지 비닐 봉지에서 마더 보드를 꺼내서 닫힌 상자 위에 놓습니다.

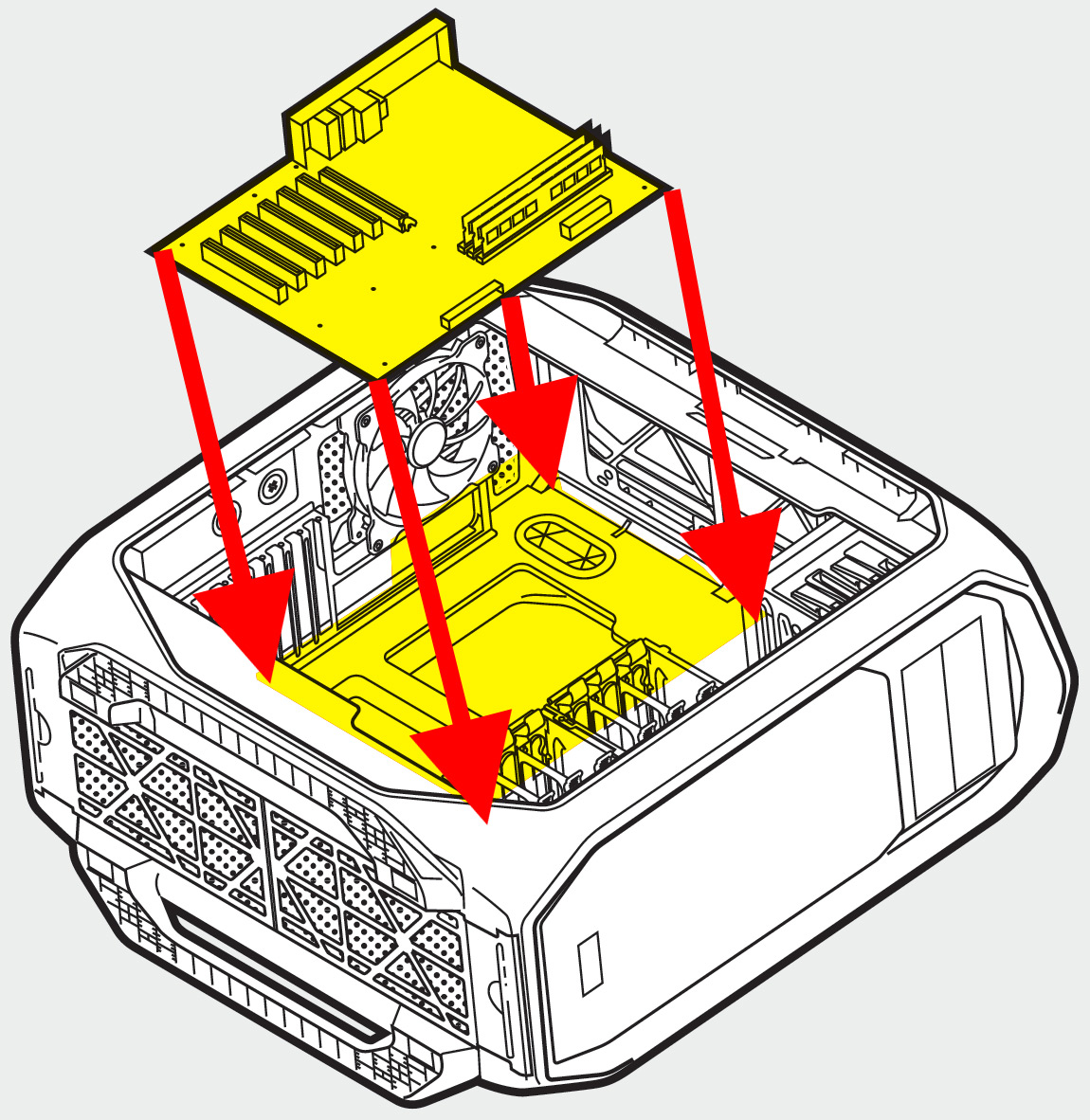

3-3- 메인 보드를 모서리 나 CPU 방열판으로 단단히 잡고 케이스 안쪽에 I / O를 맞추고 나사 구멍을 케이스에 맞추고 천천히 조심스럽게 케이스 안에 넣습니다.
스탠드 오프 또는 기타 금속 부품으로 인해 긁히거나 손상 될 수 있으므로 마더 보드의 후면을 밀지 마십시오.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
3-4 -I / O가 케이스 뒷면에 올바르게 정렬되어 있는지 확인
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.

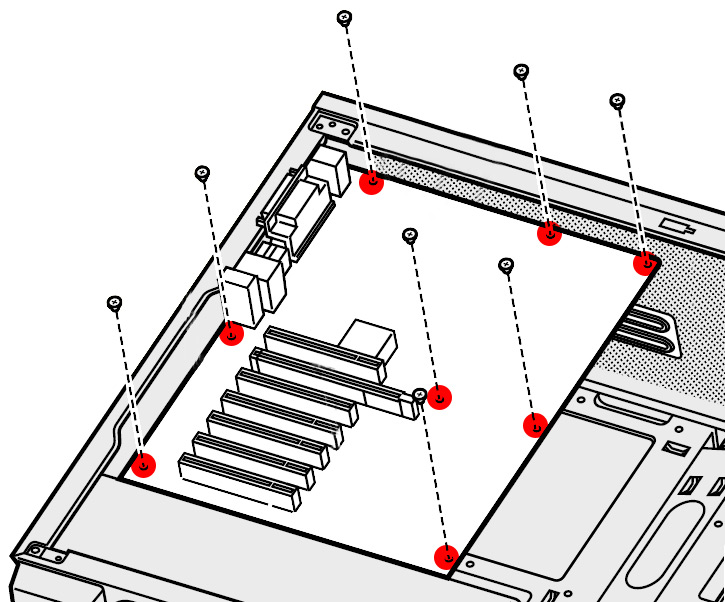

3-5 - 조심스럽게 (이 마더 보드의 크기와 스타일에 따라 달라질 수 있습니다) 5-10 나사를 삽입합니다.
나사를 너무 많이 조이지 마십시오. 일단 긴장이 느껴지면 1/4 회전을 추가하면 충분합니다.
메인 보드가 미끄러 져 손상 될 수 있으므로 드라이버에 너무 많은 압력을 가하지 마십시오.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.

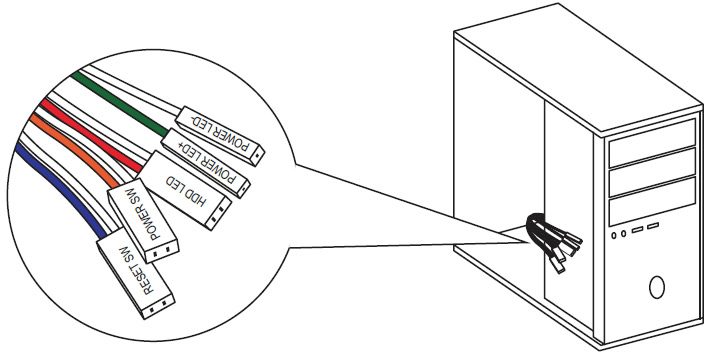

3-6- 귀하의 경우에는 케이스의 앞면 또는 상단에서 나오는 전선 몇 개가 있어야합니다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.

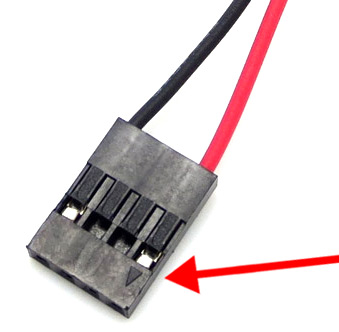

3-7- 이 와이어에는 플라스틱 끝 부분에 화살표 또는 플러스 표시가있는 플라스틱 끝 부분이 있습니다. 이것은 긍정적 측면을 나타냅니다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.

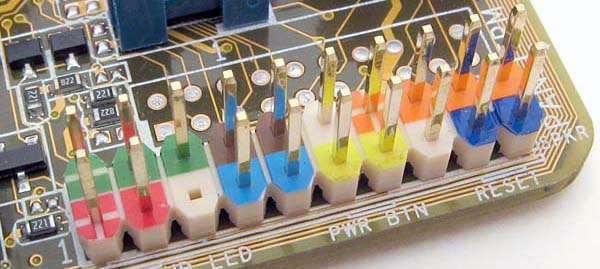

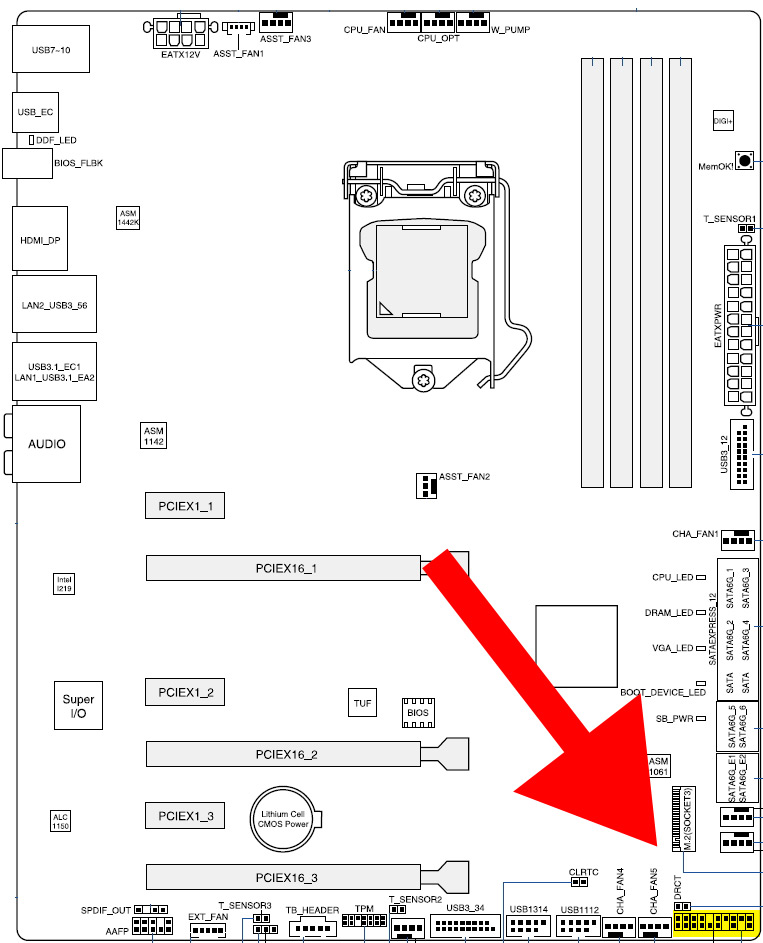

3-8- 메인 보드에서 해당 전선을 연결하기위한 헤더 (보통 오른쪽 하단)를 찾을 수 있습니다. 연결 방법에 대한 정보는 일반적으로 해당 헤더 근처 또는 주변에 인쇄됩니다.
헤더에는 'power'의 경우 'PW'또는 'Power', 'RS'또는 'RES'또는 'reset'의 경우 'Reset', 'SP'또는 'SPKR'또는 'speaker'의 경우 'SPEAK'와 같은 문구가 있어야합니다. '하드 디스크 표시 등'등의 경우 'HD'또는 'HDD'. 약어 또는 이름은 약간 다를 수 있지만 쉽게 찾을 수 있어야합니다.
해당 약어가 포함 된 헤더를 찾을 수 없으면 마더 보드 설명서를 참조해야합니다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
3-9- 다음과 유사해야합니다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
3-10- 전면 패널 오디오, 전원 LED 및 HDD LED를 연결합니다. 커넥터의 POSITIVE 끝에 화살표가 있습니다 (일반적으로 COLOR 케이블은 양극입니다). 잘못 연결해도 걱정하지 마십시오. 아무것도 손상하지 않습니다 (조명은 작동하지 않습니다).
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.

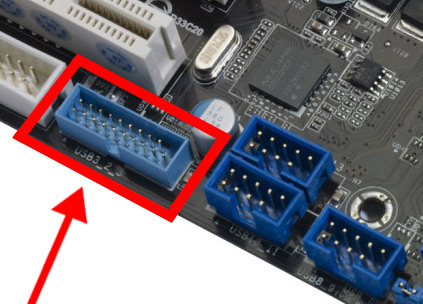

3-11- 전면 패널 USB 3 커넥터 (일반적으로 BLUE, 때로는 검은 색)가있는 경우 마더 보드의 USB 3 헤더 (일반적으로 "USB_3"또는 이와 유사한 것으로 식별 됨)에 연결하십시오. 그것은 명확하게 표시되어야하고 맞는 유일한 장소입니다 (참고 : USB 3 헤더가 두 개 이상있을 수 있습니다. 원하는 것을 사용하십시오).
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
3-12- 커넥터를보고 어느 쪽을 향하고 있는지 확인하여 마더 보드 헤더와 올바르게 정렬하십시오. 강제로 사용하지 마십시오 : 들어 가지 않으면 올바르게 정렬되었는지 확인하십시오.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.

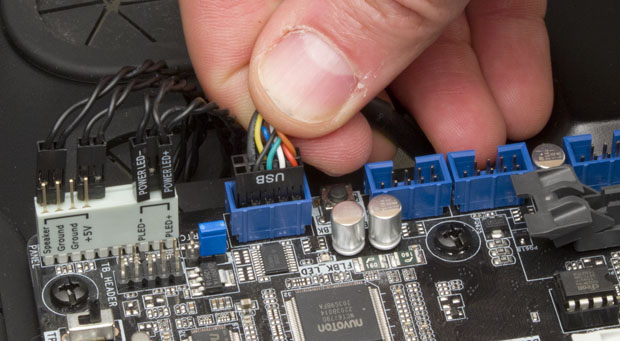

3-13- 전면 패널 USB 2 커넥터 (일반적으로 BLACK 또는 GRAY 및 SMALLER)가있는 경우 메인 보드의 USB 2 헤더에 연결하십시오. "USB_2"로 명확하게 표시해야합니다. 헤더가 두 개 이상인 경우 # 1으로 표시된 헤더를 사용하십시오.
참고 : 핀이없는 쪽을 식별 할 수 있도록 커넥터를 확인하여 마더 보드 헤더와 올바르게 정렬하십시오.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
3-15- 마지막으로 통합 오디오 출력 (헤드폰 잭) 및 마이크 잭이 함께 제공되는 경우 USB 2와 비슷하지만 'HD AUDIO'또는 'AC 97'이라는 다른 헤더를 연결해야합니다. .
커넥터를 헤더에 삽입 할 때 정렬해야 할 핀이 없는지 확인하십시오.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
4-RAM / 메모리
4-1- 상자에서 RAM 메모리 스틱을 제거하십시오.
4-2- 메인 보드에서 RAM 슬롯을 찾습니다. RAM 스틱이 들어갈 수있는 곳은 한 곳뿐이므로 잘못 할 수 없습니다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.

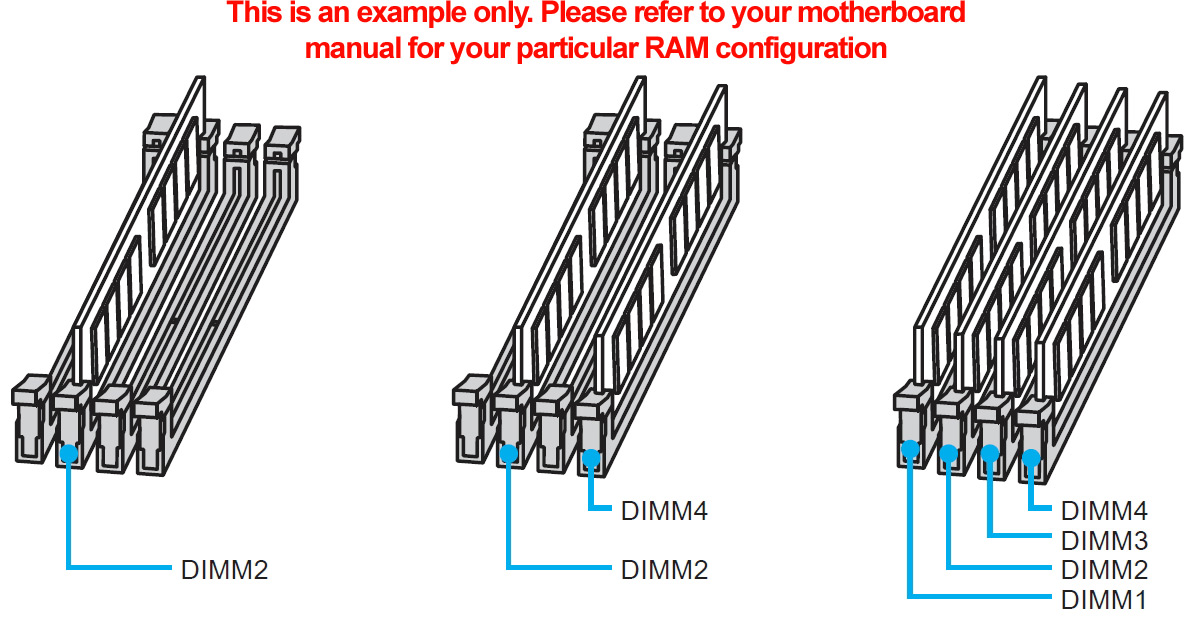

4-3- 성능을 향상 시키 려면 RAM 스틱을 특정 순서대로 특정 슬롯에 연결해야합니다. RAM 슬롯에 RAM 스틱을 채우지 않는 경우 설명서를 참조하여 최적의 구성을 확인하십시오. 아래 예 (마더 보드가 다를 수 있음) :
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
4-4- 두 엄지 손가락을 사용하여 사용할 RAM 슬롯의 탭을 엽니 다.
4-5 -RAM 스틱을 보면 커넥터 사이에 NOTCH가 있음을 알 수 있습니다. 이것은 중요하다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.

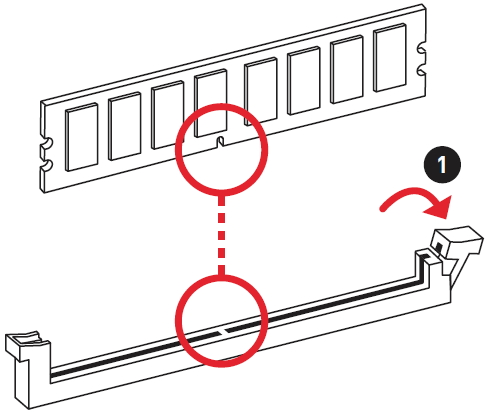

4-6 -RAM 커넥터의 NOTCH와 슬롯의 NOTCH를 정렬하십시오.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
경고 : RAM을 강제로 사용하지 마십시오. 쉽게 들어 가지 않는 경우 중지하고 모든 것이 정렬되고 노치가 일치하는지 확인하십시오. 또한 RAM 스틱을 수평으로 삽입하는 것이 중요합니다. 비스듬히 삽입하지 마십시오 (예 : 먼저 한쪽).
4-7- 올바르게 수행되면 탭이 팝업되어 RAM이 자동으로 고정됩니다.
5-CPU

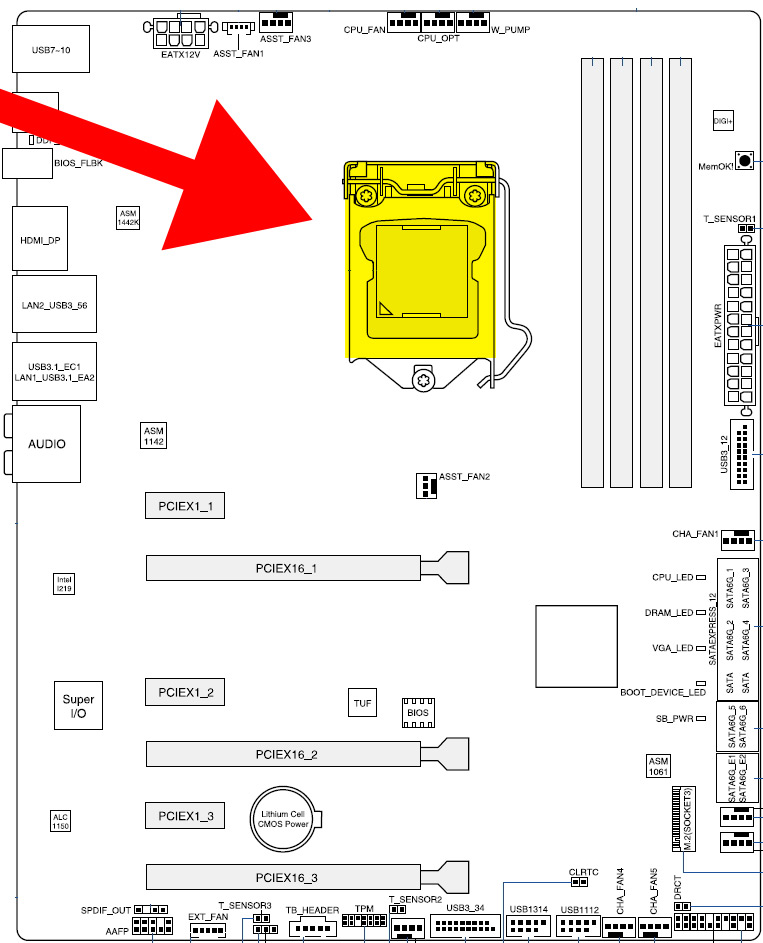

5-1- 메인 보드에서 CPU 소켓을 찾으십시오. 메인 보드 맨 끝에있는 사각형 소켓입니다. 한 곳에만 들어갈 수 있습니다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
5-2- 상자에서 CPU를 조심스럽게 제거
경고 : CPU에 접촉하지 마십시오
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
5-3 -CPU 소켓의 고정 암을 풀고 암을 들어 올리면 프레임과 플라스틱 프로텍터 주변의 프레임이 올라갑니다. CPU 소켓을 쉽게 손상시키고 마더 보드가 작동하지 않을 수 있으므로 CPU 소켓을 만지지 마십시오.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
5-4 -EDGES로 CPU를 잡고 CPU의 삼각형을 마더 보드 소켓의 삼각형에 맞 춥니 다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
5-5 -주의 깊게 삼각형을 정렬, 소켓에 CPU를 배치합니다. 누르지 마십시오. 강제로 사용하지 마십시오. 올바르게 정렬되면 상단에 놓아야합니다. 몸에 잘 맞도록 가볍게 흔들기.
5-6- 고정대를 닫고 노치 아래에 고정하십시오. 플라스틱 덮개 자체가 튀어 나와야합니다. 플라스틱 소켓 덮개를 보관하십시오. 나중에 마더 보드를 판매하는 경우 필요할 수 있습니다.
6-팬 (CPU 및 케이스)
6-1- 팬에 백 플레이트가 제공되는 경우 팬 설치 방법에 대한 자세한 내용은 팬 설명서를 참조하십시오. 이는 일반적으로 마더 보드를 뒤집고 후면 판을 설치 한 다음 뒤집어서 설치를 완료하는 것을 의미합니다. 자세한 내용은 팬 설명서를 참조하십시오.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
6-2- 팬에 전선이 감겨 있으면 지금 포장을 풉니 다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
6-3 -CPU 다이에 선을 적용합니다. 너비는 약 1mm이고 TOP의 3/4를 차지하고 CPU 다이의 중간에 있어야합니다.
그것을 퍼 뜨리지 말고 냉각 성능에 부정적인 영향을 줄 수 있으므로 더 많이 넣지 마십시오. 독성이있을 수 있으므로 열 페이스트를 손으로 만지지 마십시오.
중요 : 팬이 추가 된 후 오버플로가 발생하여 CPU가 단락 될 수 있으므로 측면에 너무 가까이 가지 마십시오.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.

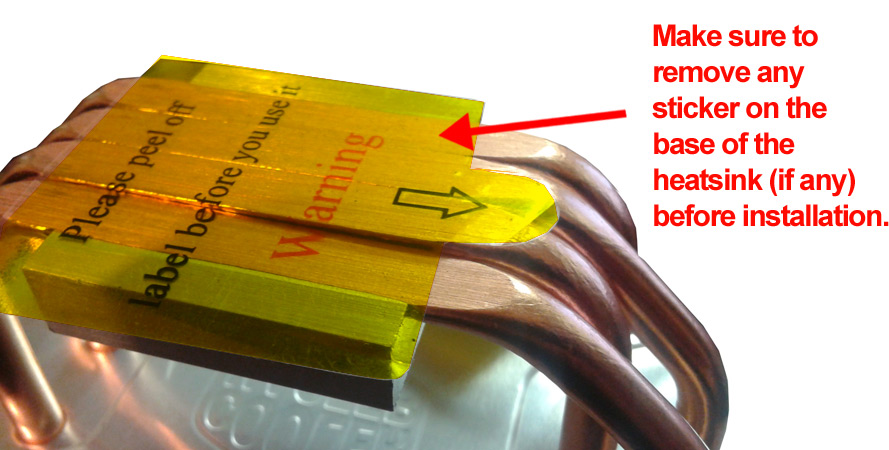

6-4- 방열판베이스의 보호 스티커를 제거합니다 (있는 경우). 그대로두면 문제가 발생할 수 있습니다.
손가락으로 방열판 받침대를 만지지 마십시오.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.

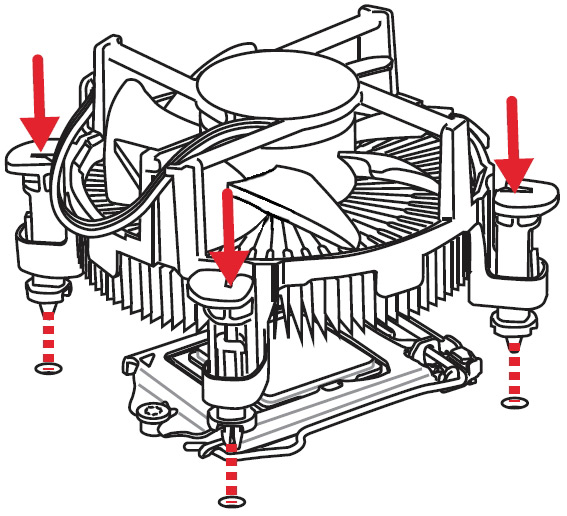

참고 : 방열판의 래치 메커니즘을 관찰하기 위해 잠시 시간을 내십시오. 일부 사용 나사, 일부는 푸시 핀, 일부 사용 래치 등입니다. 그렇게하기 전에 그것이 어떻게 부착되는지 이해해야합니다. 팬이 CPU에 포함되어 있지 않은 경우 팬과 함께 제공된 지침을 완전히 읽어 보시기를 강력히 권장합니다.
6-5- 팬이 케이스의 후면을 향해 송풍되도록 방열판을베이스에 맞 춥니 다 (팬이 윗면에 있지 않고 공기가 송풍되는 경우에만). 열 페이스트를 균등하게 펼칠 수 있도록 히트 싱크를 수평으로 천천히 낮추십시오.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
6-6 - 이상 - thightning없이 제대로 히트 싱크를 고정합니다.
6-7- 팬 전원 케이블을 메인 보드 헤더에 연결하여 완료하십시오. CPU 소켓 근처에 있고 이름이 ' CPU FAN '(또는 유사) 이어야합니다 . 커넥터가 마더 보드의 많은 헤더에 맞을 수 있으므로 이것은 중요합니다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
경고 : 다른 헤더 (예 : SYS FAN, PUMP, RGB FAN)에 연결하지 마십시오. 마더 보드에 CPU 팬이 없다고 생각하고 부팅시 중지 될 수 있습니다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
7-하드 드라이브
7-1 -HDD를 원하는 곳에 설치하십시오. 이는 일반적으로 케이스 전면 근처의 드라이브 베이 또는 SSD 마운트가있는 경우 전원 공급 장치 지하실에 있습니다. 때로는 컴퓨터 케이스의 다른쪽에 접근하여 하드 드라이브 슬롯에 접근해야합니다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
7-2- 케이스에 SSD / HDD 용 장착 브래킷 또는 어댑터가있는 경우 :
7-3- 케이스 드라이브 베이에서 장착 브래킷 또는 어댑터 제거

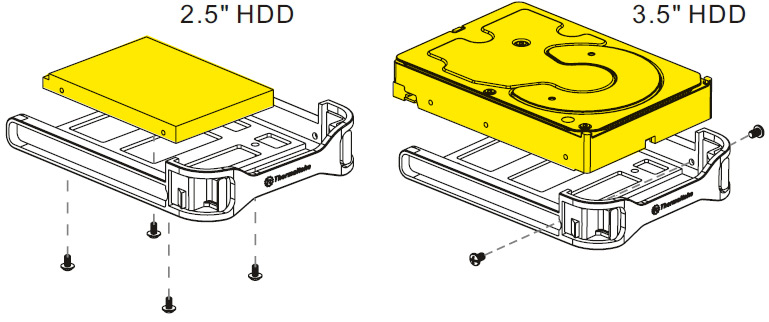

7-4- 포함 된 나사를 사용하여 SSD / HDD를 브래킷에 장착합니다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
7-5- 케이스 드라이브 베이에 SSD / HDD를 설치하십시오.

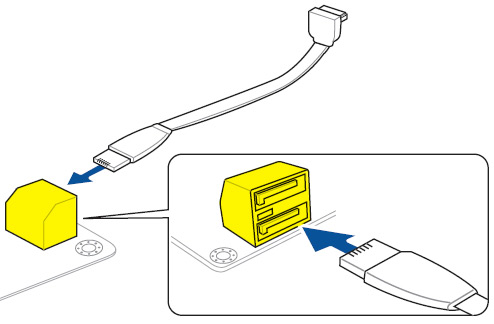

7-6- 하나의 SATA 데이터 케이블을 mobo SATA 헤더에 연결하고 SSD / HDD에 연결합니다. 최적의 속도를 위해 사용할 SATA 포트를 찾으려면 설명서를 참조하십시오. 항상 "SATA_1"로 시작한 다음 2 등으로 시작해야합니다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
7-8- 다른 쪽 끝을 SSD / HDD SATA 포트에 연결
7-9- 이제 전원 공급 장치의 SATA POWER 케이블을 SSD / HDD 전원 포트에 연결하십시오.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
8-미디어
8-1- 디스크 드라이브가 외장형 인 경우 사용 가능한 USB 포트에 연결하고이 섹션의 나머지 부분을 건너 뛰십시오.

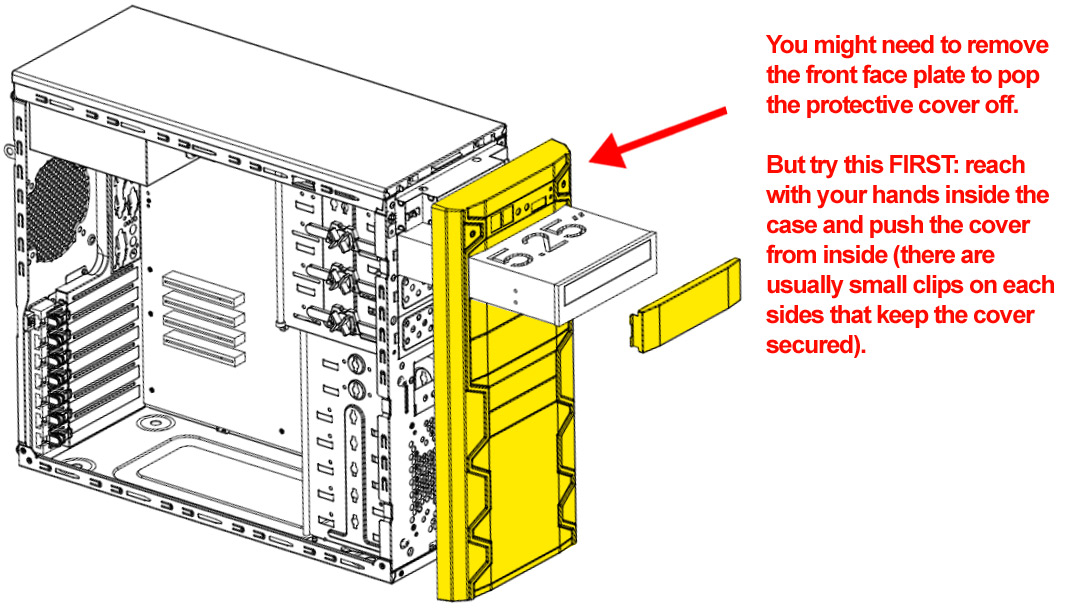

8-2- 디스크 드라이브가 내장 된 경우 케이스 내부에 닿아 고정 된 양쪽의 클립을 열어서 케이스에서 상단 5 1/2 "플라스틱 덮개를 제거하십시오. 복잡하고 사례 지침을 확인해야 할 수도 있습니다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
8-3- 케이스 외부와 맞 닿을 때까지 드라이브를 인클로저에 삽입하십시오. 양쪽에 나사 2 개를 추가하여 올바르게 고정하십시오 (너무 부족한 경우 메커니즘을 확인하여 잠금 방법을 배우십시오). 설치가 느슨하면 진동이 느려질 수 있습니다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
8-4- 참고 : 일부 최신 케이스에는 더 이상 5 1/2 "드라이브 베이가 없습니다.이 경우 해당 드라이브의 외부 USB 인클로저를 구입하고 USB를 사용하여 연결해야합니다.

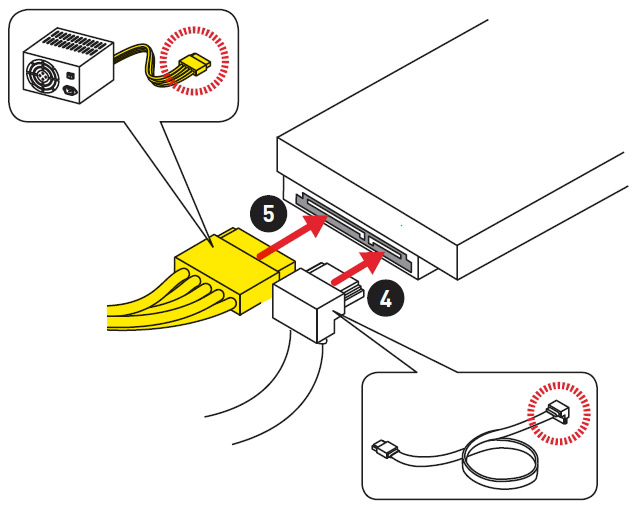

8-5- 전원 공급 장치에서 SATA 전원 케이블을 드라이브에 연결하고 올바른 포트에 연결하십시오. 하드 드라이브 / SSD를 일찍 연결하고 케이블에 도달 한 경우 동일한 케이블을 사용할 수 있습니다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
8-6- 이제 SATA 데이터 케이블을 받아서 메인 보드의 SATA 포트에 연결하십시오. 이 포트는 보드에 수평으로 놓을 수 있으므로 보드 측면을주의 깊게보십시오. 케이블을 디스크 드라이브에 연결하고 SATA 데이터 포트에 연결하십시오.
9-비디오 카드

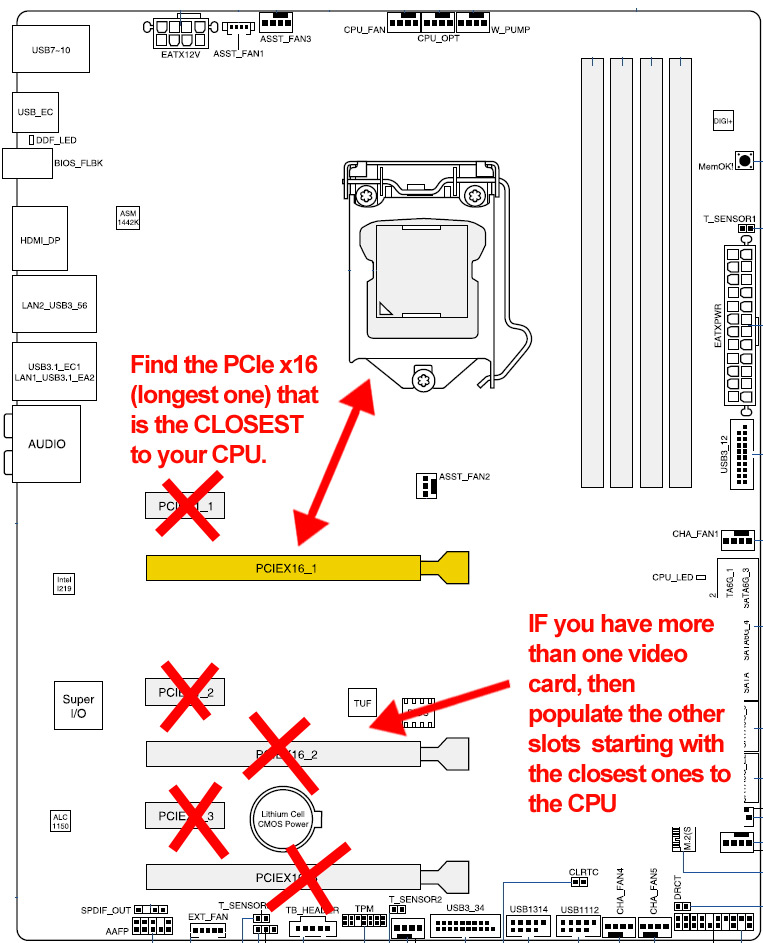

9-1-사용 가능한 PCIe 슬롯을 찾습니다. 일반적으로 PCIe x16은 비디오 카드에 사용됩니다. 하나 이상의 카드가 있는지 여부에 관계없이 항상 CPU 소켓에 가장 가까운 PCIe 슬롯을 사용하십시오. 많은 카드가있는 경우 가장 강력한 카드 (일반적으로 가장 비싼 카드)가 CPU에 가장 가까운 카드 여야하고 다음으로 가장 강력한 카드는 가장 가까운 다음 PCIe 슬롯을 사용해야합니다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.

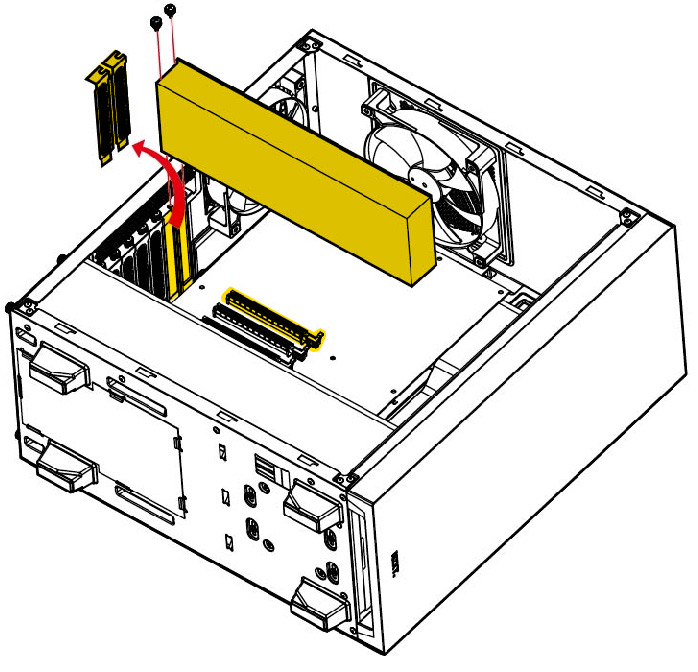

9-2- 케이스 뒷면에서 해당 PCIe 슬롯과 일치하는 PCI 덮개를 제거합니다. 일부 카드는 더 넓으며 2 개의 PCI 덮개를 제거해야합니다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.

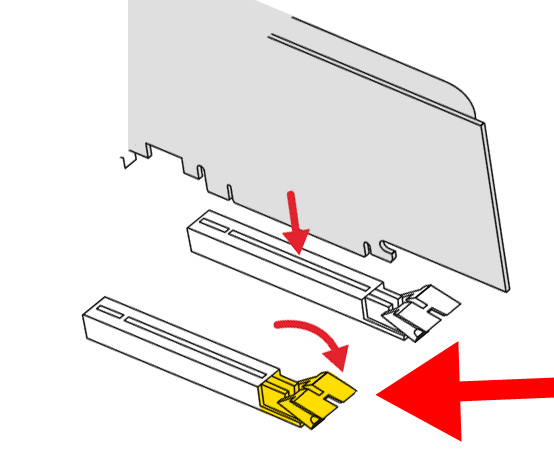

9-3- 일부 마더 보드에는 열어야하는 PCIe 슬롯의 한쪽 끝에 탭이 있습니다. 이 경우 지금여십시오.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
9-4- 카드를 PCIe 슬롯에 천천히 조심스럽게 맞추고 천천히 눌러 고정 시키십시오.
경고 : 강제로 사용하지 마십시오. 들어 가지 않는 경우 마더 보드 슬롯과 커넥터를 확인하여 모든 것이 올바르게 정렬되었는지 확인하십시오.
9-5- 나사를 조여 카드를 고정시킵니다. 나중에 사용할 수 있도록 슬롯 덮개를 안전한 곳에 보관하십시오.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
9-6- 비디오 카드의 측면 (마더 보드의 중앙 가까이에있는 측면)을보십시오. 전원 커넥터가 보이면 전원 공급 장치에서 비디오 카드로 일치하는 전원 케이블을 연결하여 연결해야합니다. 일부 비디오 카드에는 2 개의 전원 커넥터가 있으므로 프로세스를 반복하십시오.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
9-7- 비디오 카드가 두 개 이상인 경우 CPU에 가장 가까운 슬롯으로 시작하여 다른 슬롯을 채우십시오.
10-소리
10-1 -PCIe 사운드 카드가있는 경우 : 무료 PCIe 슬롯을 찾으십시오. 일반적으로 PCIe x1 또는 레거시 PCI가 사운드 카드에 사용됩니다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
10-2- 케이스 뒷면에서 해당 PCIe 슬롯과 일치하는 PCI 덮개를 제거합니다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
10-3- 카드를 PCIe 슬롯에 천천히 조심스럽게 맞추고 천천히 눌러 고정 시키십시오.
경고 : 강제로 사용하지 마십시오. 들어 가지 않으면 모든 것이 올바르게 정렬되어 있는지 확인하기 위해 마더 보드 슬롯과 커넥터를 확인하십시오.
10-4- 나사를 조여 카드를 고정시킵니다. 나중에 사용할 수 있도록 슬롯 덮개를 안전한 곳에 보관하십시오.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
11-스탠드
11-1- 스탠드에는 함께 제공되는 맞춤형 조립 지침이 있습니다. 지금 조립하십시오.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
12-모니터

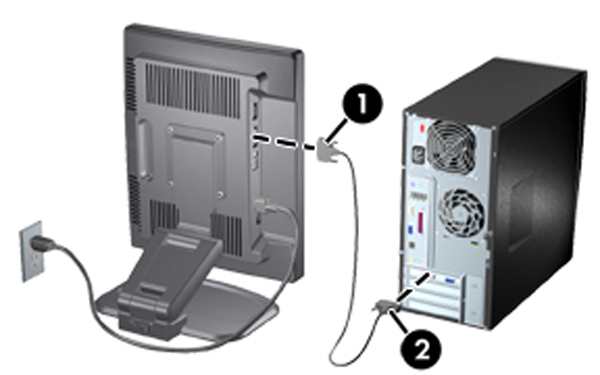

12-1- 모니터를 마더 보드 / 비디오 카드의 사용 가능한 포트에 연결하십시오. 마더 보드 또는 비디오 카드가 최대 2, 3 또는 4 개의 모니터를 실행할 수 있다면 그 이상 연결하지 마십시오.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
참고 : MAIN 모니터로 사용할 모니터가 사용 가능한 가장 강력한 그래픽 프로세서 (CPU가있는 경우 CPU에 가장 가까운 비디오 카드, 그렇지 않으면 마더 보드에 연결)에 연결되어 있는지 확인하십시오.
12-2- 다른 모니터와 연결된 위치에 대해 걱정하지 마십시오. 나중에 Windows에서 소프트웨어로 다시 정렬 할 수 있습니다.
12-3 -PC 용 모니터 스탠드를 구입 한 경우, 장착하려는 각 모니터 뒷면에서 모니터 받침 및 VESA 나사를 제거하십시오. 지금은 안전한 곳에 보관하십시오.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
12-4- 새로 조립 한 스탠드를 테이블 위에 놓습니다. 한 손으로 각 모니터를 잡고 다른 손으로 4 개의 나사를 수동으로 추가하고 몇 번 돌립니다.
13-입력 장치

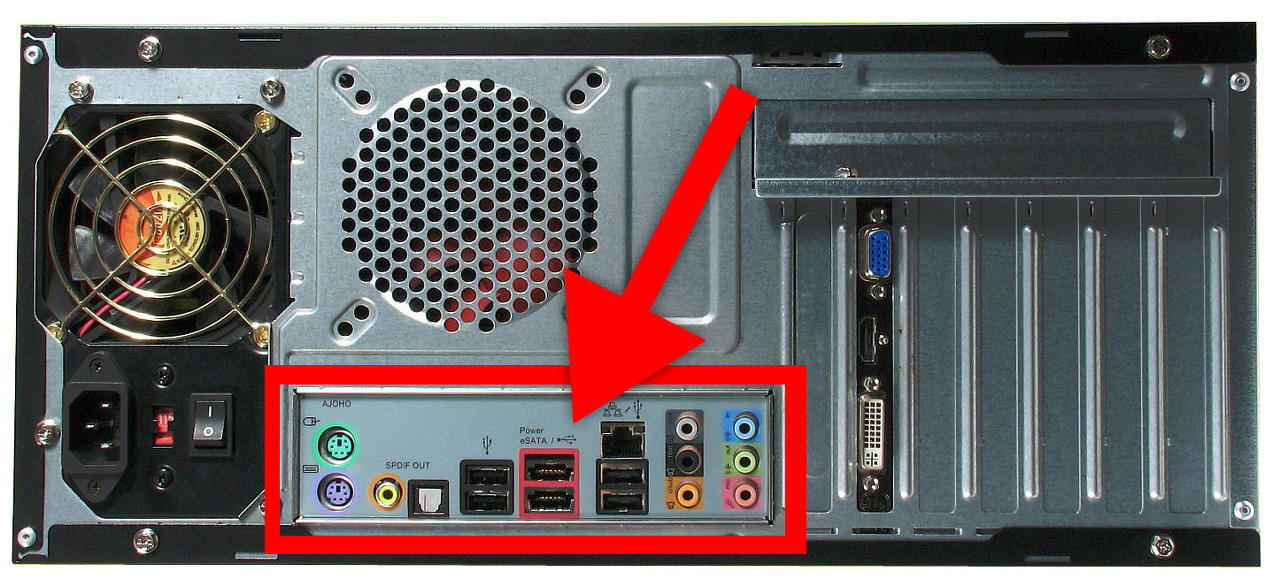

13-1- 키보드와 마우스를 케이스 뒷면에 연결하십시오.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.

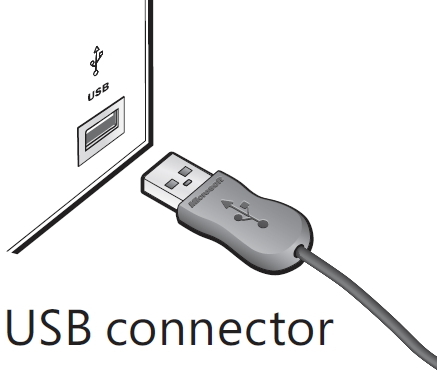

13-2 -USB 커넥터가있는 경우 범용 USB 포트에 연결할 수 있습니다. USB 포트 (USB 1, 2 또는 3)의 속도는 성능에 영향을 미치지 않으므로 모든 포트에 영향을 미치지 않습니다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
13-3 -PS / 2 커넥터가있는 경우 자주색 커넥터를 메인 보드의 자주색 포트에 연결하고 녹색 커넥터를 녹색 포트에 연결하십시오. 예외 : 녹색 / 자주색 커넥터를 삽입 할 수있는 PS / 2 포트가 하나만있는 일부 마더 보드가 있습니다.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
14-스피커
14-1- 전원 케이블을 전원 소켓에 연결하십시오.

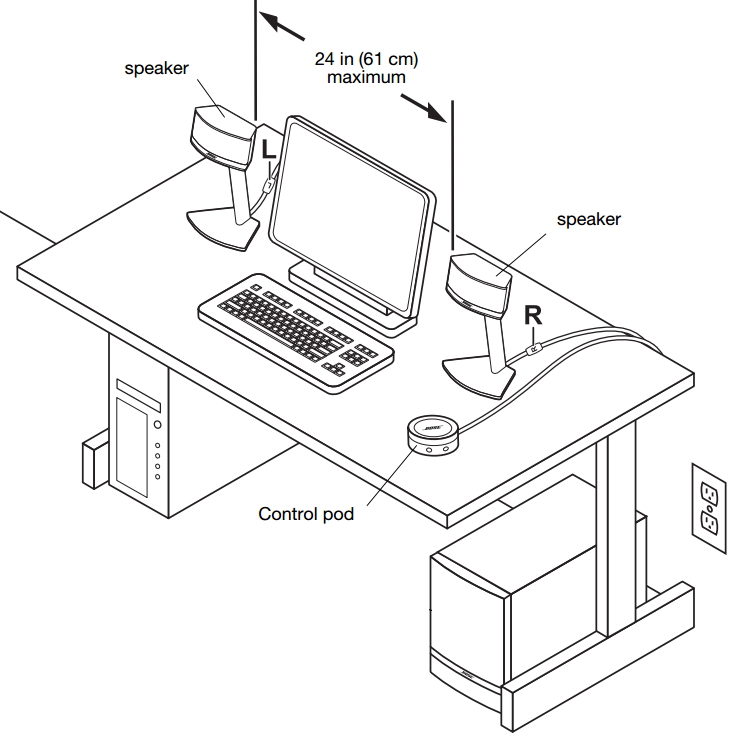

14-2 -PC 주변에 스피커를 설치하십시오.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.

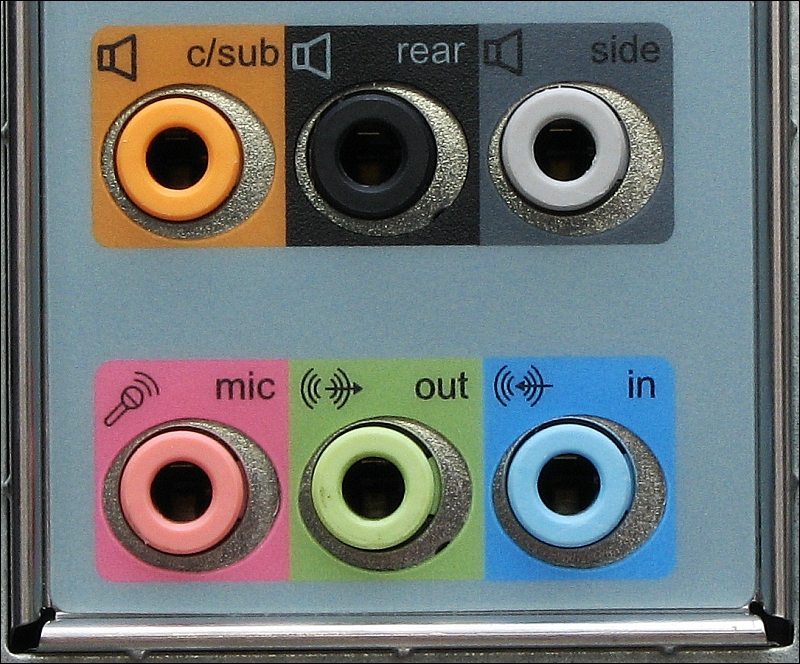

14-3- 마더 보드 또는 사운드 카드에 연결 : 대부분의 스피커에서 오디오 잭은 COLOR CODED입니다. 올바른 잭 색상을 동일한 색상의 소켓에 연결하십시오. 색상이 코드화되지 않은 경우 원래 색상을 나타내는 텍스트 나 아이콘이 있어야합니다. 그것들을 마더 보드 / 사운드 카드와 일치 시키십시오.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
15-와이파이 및 네트워킹
15-1- 무선 라우터는 매우 정확한 사용자 정의 설치 방법을 가질 수 있습니다. 새로운 무선 라우터가 있다면 지침 책자 안에 있습니다. 편지에 따라야하며 문제없이 인터넷에 연결할 수 있습니다. 아무리 유혹을 느끼더라도 어떤 부분도 건너 뛰지 마십시오.
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
16-소프트웨어

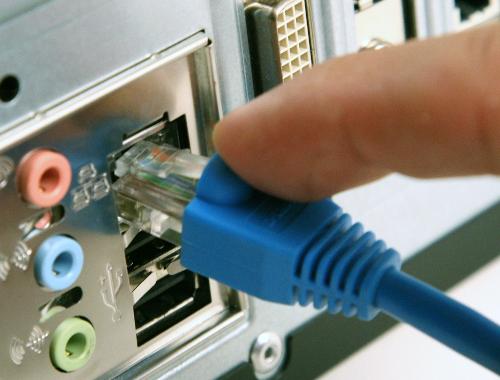

16-1 -Windows 설치를 시작하기 전에 라우터와 컴퓨터 이더넷 잭에 인터넷 연결 및 케이블이 연결되어 있는지 확인하십시오. 이것은 wifi 전용 설정을 사용하는 것보다 훨씬 쉽습니다. 대신 Wi-Fi 연결을 사용하기로 선택한 경우 Windows는 목록에서 네트워크를 선택하고 암호를 입력하라는 메시지를 표시합니다 (유선 연결을 사용하는 경우에는 필요하지 않은 단계).
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.

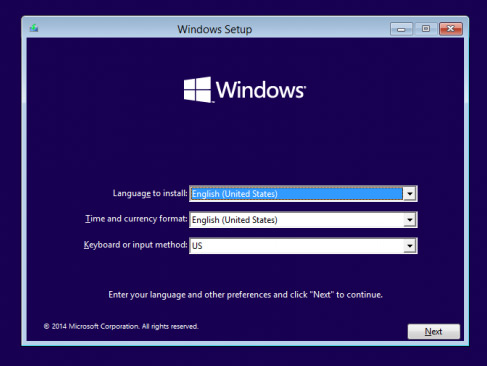

16-2 -Windows 설치는 어려운 작업처럼 보이지만 매우 간단합니다. 설치 순서가 시작되면 간단하고 명확한 질문을하며 명확한 설명이 표시됩니다. 따라서 여기에 표시되는 내용을 다시 작성할 필요가 없습니다. 즉, 정밀도가 필요한 두 가지 질문이 있습니다 (설치를 진행하기 전에 다음 단계를 읽으십시오).
다음 이미지는 예제 및 가이드 로만 사용 됩니다. 부품의 모양이 정확하지 않을 수 있습니다.
16-3- 도움이 필요할 수있는 한 가지 질문은 'Windows를 어디에 설치 하시겠습니까?'입니다. 하드 드라이브가 하나 뿐인 경우 목록에서 해당 하드 드라이브를 선택하면 (Windows는 경우에 따라 자동으로 수행 할 수 있음) '빠른 포맷'을 수행합니다. 둘 이상인 경우 사용하려는 것을 선택하십시오.
예를 들어 SSD (매우 빠른 하드 드라이브)와 기계식 하드 드라이브가있는 경우 SSD를 기본 드라이브로 선택하십시오. 어느 것이 있는지 알아 보려면 디스크의 '전체 크기'를 확인해야합니다. 패키지에서 말한 것과 (500GB 디스크는 465GB로 표시 될 수 있음) 결코 절대 같지 않으며 그 이유는 기술적 인 것이기 때문에 지금은 가지 않을 것입니다. 용량에 가장 가까운 드라이브를 선택하기 만하면됩니다.
